Filtr przemysłowy
HFU Filtr dla wysokich przepływów
Ogólne informacje
Filtr samoczyszczący HFU jest przeznaczony do filtracji wysokich przepływów. Proces oczyszczania sita realizowany jest automatycznie i nie przerywa procesu filtracji. Dzięki temu filtry samoczyszczące mogą być stosowane wszędzie tam, gdzie wysoce niepożądane są przestoje produkcyjne.

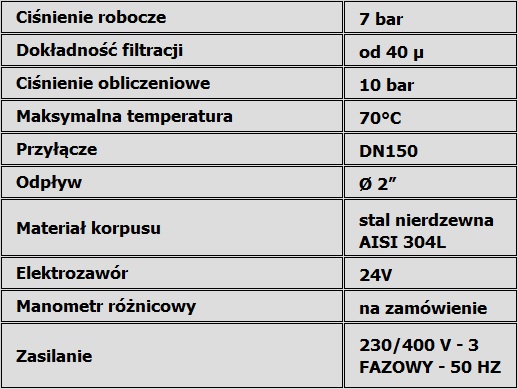

Dane techniczne
Proces filtracji
Oczyszczane medium doprowadzane jest króćcem wlotowym i przepływa przez cylindryczną powierzchnię filtracyjną od wewnątrz na zewnątrz. Stopniowe zatrzymywanie zanieczyszczeń na powierzchni filtracyjnej powoduje utworzenie placka filtracyjnego przy jednoczesnym wzroście różnicy ciśnień wzdłuż filtra. Po osiągnięciu wcześniej ustalonej wartości różnicy ciśnień, sygnał z przełącznika różnicy ciśnień uruchamia proces czyszczenia.
Proces samoczyszczenia
Uruchomienie procesu czyszczenia zachodzi gdy spadek ciśnienia osiągnie uprzednio określony poziom (zwykle 0,7 bar). Podczas samoczyszczenia, elektrycznie napędzany mechanizm zlokalizowany w górnej części filtra powoduje obrót szczotek czyszczących(lub skrobaków), które ruchem omiatającym oczyszczają powierzchnię filtracyjną. Cząstki uwięzione na powierzchni filtracyjnej są uwalniane przez szczotki i wymywane w kierunku króćca płuczącego. Podczas usuwania placka, następuje spadek różnicy ciśnień. Proces czyszczenia trwa 8 sekund i nie przerywa pracy filtra – mechanizm czyszczący pracuje przez 8 sekund z prędkością 19 obr/min, na ostanie 3 sekundy otwierany jest zawór umożliwiający odpływ zanieczyszczeń. Strata powstała w wyniku otwarcia dolnego zaworu wynosi raptem 20 l przy przepływie 20 m3/h.

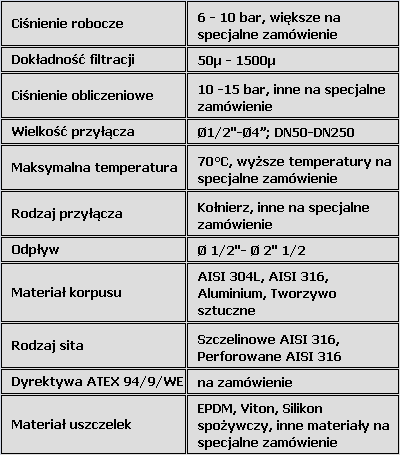

Dostępność filtrów
Na zamówienie możliwe jest przygotowanie filtra z ręcznym mechanizmem czyszczącym.

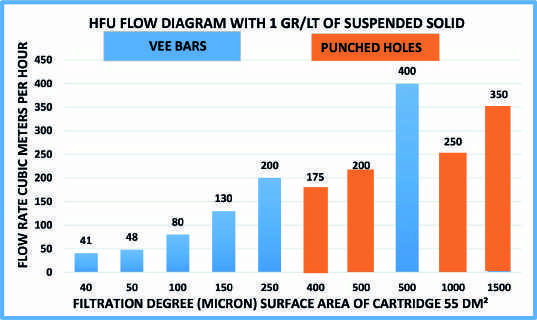

Dobór filtra
Bardzo istotne w dobraniu odpowiednich parametrów filtra jest określenie rodzaju, wielkości oraz stężenia zanieczyszczeń.
Pobierz katalog PDF
